외곽 경계 시스템

외곽 경계 시스템 개요

외곽 펜스에 설치하는 OPTEX 외주용 보안 센서를 통하여 부지의 최초 침입 지점인 외주(경계)에서 실시간으로 침입자를 감지하는 시스템입니다. 부지 내외의 경계에서 침입자를 검지하여, 침입자에 대한 보다 신속한 대처가 가능하며 자산의 손상을 막고 안전성을 확보합니다.
통합관제시스템과 연동하여 현장이나 원격 감시실에서 센서 부근에 설치된 감시카메라 영상을 확인할 수 있으며, 필요시 경비원을 파견하거나 음성으로 경고할 수 있습니다.
이것은 보안 운영자의 정확하고 신속한 판단과 대응을 지원하는 매우 효과적인 감시 시스템입니다.

외곽 경계 시스템의 흐름

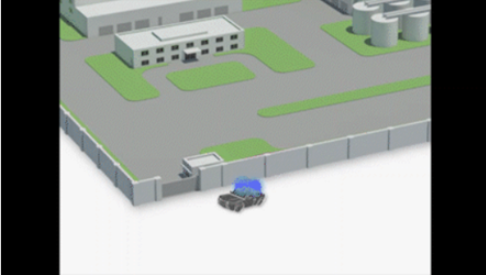

  1. 펜스를 넘기 전, 펜스 위, 넘은 직후에 센서가 침입자를 감지해, 알람 신호가 관제실에 송신됩니다. 감지를 트리거로 사이렌을 울리는 것도 가능합니다.

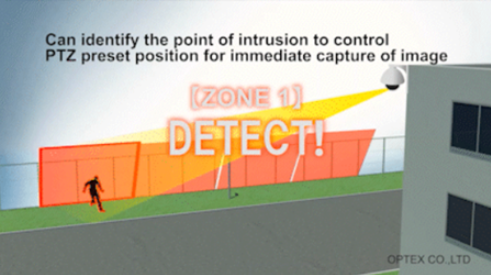

    즉시 연동하는 고정 카메라 또는 PTZ 카메라가 침입자를 촬영합니다. PTZ 카메라는 추적 촬영이 가능합니다.

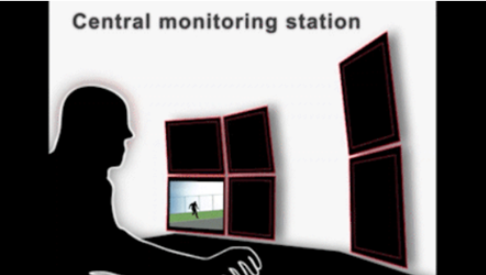

  1. 현장, 혹은 원격 관제실 화면에서 침입이 발생한 위치와 연동되는 카메라 영상을 확인합니다. 그에 따라 운영자는 신속하게 대응을 판단합니다.。
  1. 경비원이 침입이 발생한 장소로 출동하거나 관제실에서 음성 경고를 하는 등 대응합니다.
  1. 펜스를 넘기 전, 펜스 위, 넘은 직후에 센서가 침입자를 감지해, 알람 신호가 관제실에 송신됩니다. 감지를 트리거로 사이렌을 울리는 것도 가능합니다.
    즉시 연동하는 고정 카메라 또는 PTZ 카메라가 침입자를 촬영합니다. PTZ 카메라는 추적 촬영이 가능합니다.
  1. 현장, 혹은 원격 관제실 화면에서 침입이 발생한 위치와 연동되는 카메라 영상을 확인합니다. 그에 따라 운영자는 신속하게 대응을 판단합니다.
  1. 경비원이 침입이 발생한 장소로 출동하거나 관제실에서 음성 경고를 하는 등 대응합니다.

OPTEX의 외곽 경계 시스템

OPTEX는 외곽 경계용으로 파이버 센서, 라이다 센서(REDSCAN 시리즈), 액티브 IR 센서(빔 센서)를 개발, 판매하고 있습니다. 시설의 중요도와 설치 현장의 환경에 맞추어 최적의 기술·제품을 선택할 수 있습니다. 이 제품들은 국내외 정부 시설, 공항, 발전소 등에서 사용되고 있습니다.
옥외 환경에서는 기후 요인·동물·식물 등 오경보나 오동작으로 이어지는 여러가지 요인이 존재합니다. OPTEX의 옥외용 센서는 40년 이상에 걸쳐 습득한 현장의 노하우를 기초로 개발되었으며, 실제 사용 환경을 상정한 150개 이상의 각종 제품 평가 시험을 클리어한 최고 품질의 제품만이 OPTEX의 이름을 붙이고 있습니다. OPTEX 기술과 알고리즘은 이러한 오보 요인의 영향을 줄이고 오경보를 크게 줄일 수 있습니다.

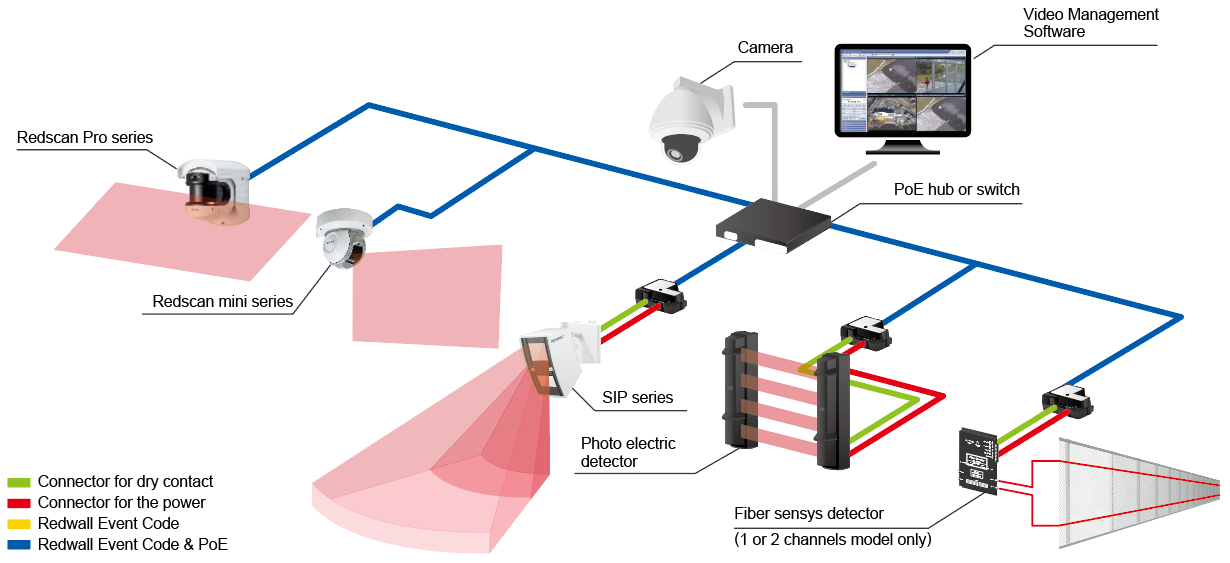

이 센서들은 ONVIF 프로토콜, REDSCAN Event Code, ITS/IMS 시스템 등을 이용해 VMS나 PSIM의 플랫폼과 쉽게 통합할 수 있습니다. 이 통합은 연계된 CCTV를 통한 알람의 시각 확인을 가능하게 하여 보다 효율적이고 정확한 외곽 감시를 실현합니다. 감시카메라 시스템의 비디오 분석에서는 일광·벌레·기후 요인 등이 오보 요인이 되거나 어둠 속에서의 감지에 대한 과제가 있습니다만, OPTEX의 센서와 조합하는 것으로 이 약점을 보완할 수 있습니다.

파이버 센서에 의한 외곽 경계

OPTEX의 파이버 센서는 미국 공군 보안 규격 PL-1에 적합한 제품을 가진 유일한 파이버 센서 제조업체 「Fiber Sensys」제품으로, 고도의 경계 보호 솔루션을 제공합니다. 군사, 변전소, 발전소, 교도소 등의 가장 중요한 사이트에서 25년의 실적을 자랑합니다. (Fiber Sensys는 OPTEX의 그룹사입니다.)

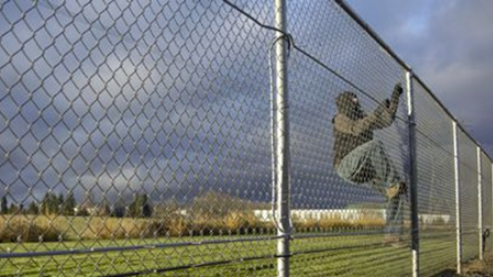

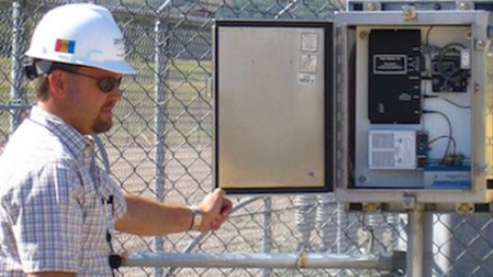

펜스에 설치한 광섬유 케이블이 진동이나 충격에 의한 흔들림을 검출하면 빛의 특성이 변화합니다. 제어실에 설치되어 있는 경보 처리 유닛이 고도의 알고리즘을 통해 빛의 작은 변화를 검출·분석합니다. 이 알고리즘은 바람 등에 의해 일어나는 변화는 무시하고 침입자에 의해 일어나는 변화에만 경보 상태를 생성하도록 프로그램되어 있습니다.

FD322 – 광파이버 펜스센서

  • 감지 영역:2개의 채널, 각 채널 당 케이블 길이 기준 500m(왕복 시 감지거리 200m 미만)
  • 제품 설계 수명 20년(감지 케이블 부분)
  • 높은 검지 성능과 내오보 성능
  • 낙뢰·방해 전파·부식등에 의한 영향 없음
  • 안전안 방폭구조 및 넓은 사용 온도 범위 40℃+85℃(감지 케이블 부분)

FD525R – 광파이버 펜스센서

  • 각각 완전히 독립적이고 조정 가능한 최대 25개 영역 지원
  • 영역당 최대 감지 케이블 길이 800m
  • 구성에 따라 최대 비감지 리드인 케이블 길이 5km~12km
  • 안전안 방폭구조 및 넓은 사용 온도 범위 -40℃+85℃(감지 케이블 부분)

EchoPoint – 위치 특정용 파이버센서

  • 최장 100km의 검출 범위
  • +/- 6m에서 침입 포인트를 특정
  • 펜스 설치, 매설 또는 하이브리드
  • 내구성이 뛰어난 광섬유 케이블
  • 소프트웨어를 통한 영역 설정
  • 다중 프로세서 이용 가능(옵션)

라이다 센서에 의한 외곽 경계

REDSCAN Pro 시리즈는 옥외 및 실내 중요 시설의 보안 애플리케이션용으로 고도의 검출 성능, 커스터마이징 가능한 장거리 검출, 내환경성을 갖춘 라이다 테크놀로지를 사용한 고정밀 레이저 스캔 센서입니다.

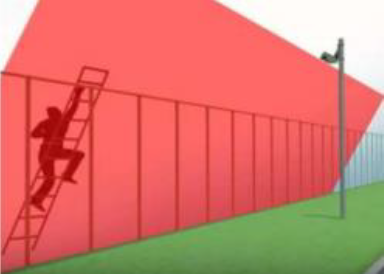

REDSCAN Pro를 사용한 외곽 경계 애플리케이션의 경우 펜스 근처에 수직 레이저 영역을 구축하는 것이 일반적입니다. 침입자나 물체가 이 레이저 벽을 통과하면 센서가 감지됩니다. 영상 감시 시스템과 연계함으로써 감지 알람이 트리거되면 링크된 카메라를 기동 또는 추적하여 촬영하며, 감지된 물체를 실시간으로 지속하여 확인할 수 있습니다.
이와 같이, 센서의 감지를 트리거로 카메라를 기동하여 감시실로부터 곧바로 영상을 확인하는 라이다 베이스의 제어 시스템을 구축합니다.

온보드 분석을 통해 물체가 검출 영역 내 어디에 있든 물체의 크기, 이동 속도, 정확한 x, y 좌표의 변화 등을 동일한 정확도로 정확하게 검출할 수 있습니다. 또, 조명 변화나 온도 변화의 영향을 받지 않고, 검출 성능이 항상 안정되어 있는 것도 이점입니다. REDSCAN Pro 시리즈는 RLS-50100V는 0.125도의 높은 검출 분해능을 제공합니다.
수직 설치 시에 지면 부근의 눈이나 낙엽을 무시할 수 있는 자동 영역 조정 기능이나, 눈 등의 악천후시에도 안정된 검지 성능을 발휘하기 위한 감지 알고리즘의 조정 설정으로 날씨에 관계없이 높은 검지 퍼포먼스를 발휘할 수 있습니다.

RLS-3060V / RLS-50100V – 장거리 라이다센서

  • 감지 영역: 30x60m / 50x100m
  • 수직 및 수평 감지 영역
  • 최대 8개의 조정 가능한 검출 영역
    영역별 대상물의 크기, 감도, 출력을 커스터마이징 가능
  • ONVIF 프로토콜 S에 준거
  • 각도조절브라켓내장
  • 보조카메라 내장

REDSCAN Pro 카탈로그

액티브 IR 센서에 의한 외곽 경계

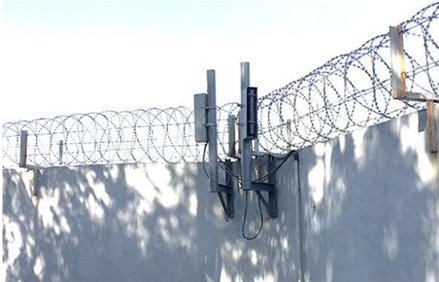

OPTEX SL 시리즈는 액티브 IR 기술을 채용한 장거리 광전 검출기가 있어 외주를 선으로 경계합니다.
한 쌍의 송신기 유닛과 수신기 유닛으로 구성되어 있으며, 송신기 유닛은 항상 수신기에 적외선 빔을 내보내고 침입자에 의해 물리적으로 빔이 차단될 경우 경보를 발보합니다.

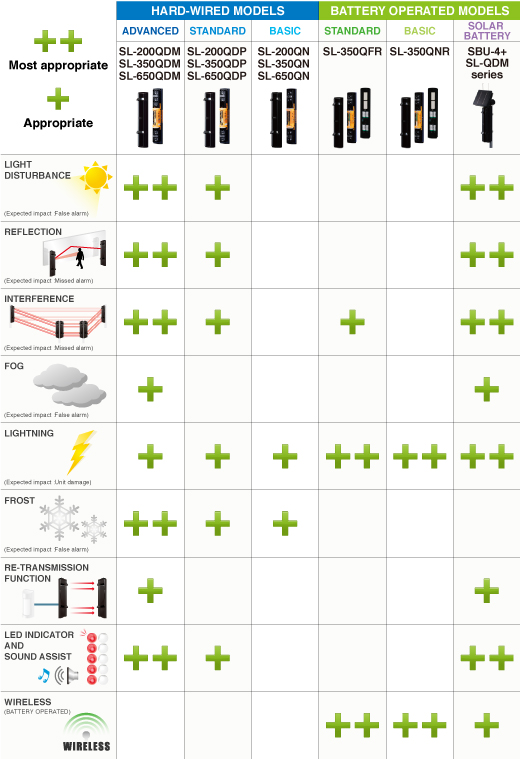

SL-200QDM/SL-350QDM/SL-650QDM은 SL 시리즈의 상위 모델입니다. 이중 변조 쿼드빔과 OPTEX의 독자적인 기능인 ATPC(주위의 환경에 따라 자동으로 빔 파워를 조정)에 의해 환경 요인이나 작은 동물, 새 등에 의한 오보나 실보를 저감합니다. OPTEX의 독자적인 I.A.S.C는 송신기와 수신기 간의 양방향 통신 기능(광축 조정 상태를 통신)으로 송신기 측에서도 광축 레벨의 확인이 가능합니다. 또, LED 인디케이터, 사운드 어시스트, 상하 빔 선택 버튼으로 광축 조정을 서포트해, 설치자가 1명이라도 설치·설정·조정을 완료할 수 있습니다.

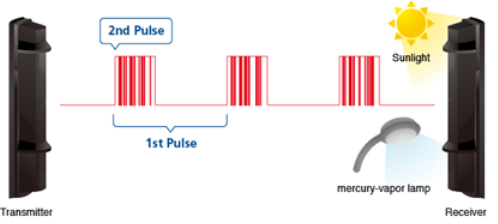

특징1) 고출력 쿼드빔・이중변조
(SL-QDM/QDP만 해당)

태양광이나 기타 외부 광원 등의 잠재적인 노이즈 간섭에 대한 신호 식별이 강화되어 실보의 가능성을 더욱 감소시킵니다. Triple layered sunshine protection 기술과 함께 야외의 어려운 보안 환경에서도 높은 신뢰성을 확보합니다.

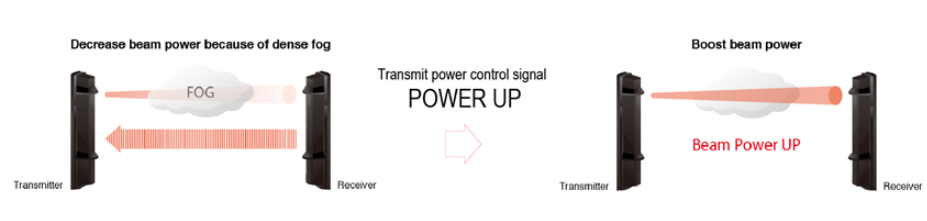

특징2) A.T.P.C.기능:자동 투광량 조정 기능
(SL-QDM만 해당)

빔의 파워를 자동으로 제어, 조정, 최적화하여 최적의 성능을 유지합니다. 안개, 서리, 크로스토크, 빛의 포화로 인해 발생하는 오경보나 실보가 감소합니다.

SL-200QDM/350QDM/650QDM (어드밴스 모델)

  • 감지거리 : 60m/100m/200m
  • 고출력 쿼드빔(이중변조)
  • 선택 가능한 빔 주파수 (4채널)
  • A.T.P.C.기능 (자동 투광량 조정 기능)
  • I.A.S.C.기능 (광축 조정 상태 통신)
  • LED 인디케이터와 사운드 어시스트
  • 스나이퍼 뷰파인더(광축 조준기)
  • 상단/하부빔 선택버튼
  • 빔 파워 컨트롤 셀렉터
  • IP65

SL-200QDP/350QDP/650QDP (스탠다드 모델)

  • 감지거리 : 60m/100m/200m
  • 고출력 쿼드빔(이중변조)
  • 선택 가능한 빔 주파수 (4채널)
  • LED 인디케이터와 사운드 어시스트
  • 스나이퍼 뷰파인더(광축 조준기)
  • 상단/하부빔 선택버튼
  • 빔 파워 컨트롤 셀렉터
  • IP65

SL-200QN/350QN/650QN (베이직 모델)

  • 감지거리 : 60m/100m/200m
  • 고출력 쿼드빔
  • 스나이퍼 뷰파인더(광축 조준기)
  • IP65

국내 설치 실적

  • 기무사 외곽감실 ITS & IMS울타리 시스템 설치
  • 인천공항,김해공항,제주공항, 테일게이트 설치
  • 국립박물관 반가사유상 보안 설치
  • 대구 아파트 2곳에 침입 감지 센서 설치
  • 수백 곳의 절에 침입 감지 센서 설치

그 외, 정부 시설, 형무소, 가스·석유, 발전소, 데이터 센터, 공장 등에 설치되어 있습니다.
