자동문 센서

OPTEX의 자동문 센서는 출입의 편리함과 안전성을 모두 갖춘 고정밀·고신뢰의 감지 솔루션입니다.
주로 액티브 적외선(Active IR) 기술을 채용하고 있으며, 기존의 마이크로파(MW) 방식에 비해 감지 영역이 명확하고 안정적인 것이 특징입니다.
상업 시설, 공항, 병원 등 다양한 환경에서 사람이나 물체를 고정밀로 감지하여 자동문의 개폐를 최적으로 제어합니다.

OPTEX 자동문 센서의 주요 특징

(1) 고정밀 감지 성능

OPTEX의 액티브 적외선(Active IR)을 사용한 센서는 사람이나 물체를 고정밀로 감지합니다. 액티브 적외선 기술을 사용함으로써 감지 영역이 명확하고 안정적입니다. 독자적인 알고리즘으로 오작동을 최소한으로 억제하면서 원활한 출입을 실현합니다.

(2) 안전성 강화

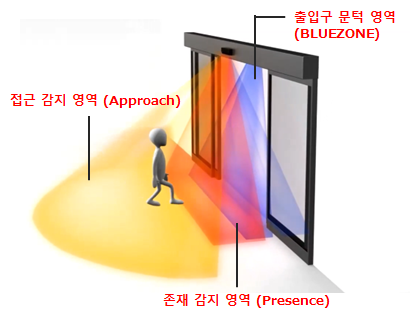

BLUEZONE 기능은 출입구의 문턱 부분에 존재하는 사람을 감지하여, 슬라이딩식 자동문의 안전성을 더욱 향상시킬 수 있습니다. 사람이나 물체가 이 존에 들어오면, 닫히던 문을 일시적으로 정지하고 문이 열린 상태로 유지함으로써 끼임 사고를 미연에 방지합니다. 사람의 왕래가 많고, 공항이나 병원 등 안전성이 요구되는 환경에서 높은 효과를 발휘합니다.

bluezone-safety-function

(3) 설치의 유연성

흔히 볼 수 있는 도어 상단 설치 외에도, 천장 설치나 빌트인(도어 상단 매립형) 설치도 가능합니다.
비접촉식 터치 센서는 손으로 직접 만지지 않기 때문에 위생 관리가 필요한 시설의 출입구에 적합합니다. 또한 스위치를 물리적으로 누르지 않기 때문에, 스위치의 수명을 고려하지 않아도 되는 장점이 있습니다.
건물의 구조나 현장의 니즈에 맞추어 유연하게 도입할 수 있어, 신축·리모델링을 불문하고 폭넓은 현장에서 활용 가능합니다.

자동문 센서 제품 라인업

슬라이드 도어용 액티브 IR 센서

  • 설치 높이:2.0m~3.0m
  • 기동 및 안전성을 높이는 보조 센서
  • BLUEZONE:도어의 문턱 영역에서의 존재 검출 기능
  • 자기감시기능

슬라이드 도어용 액티브 IR 센서

  • 설치 높이:2.0m~3.0m
  • 기동 및 안전성을 높이는 보조 센서
  • 존재 검출 기능
  • 자기 감시 기능

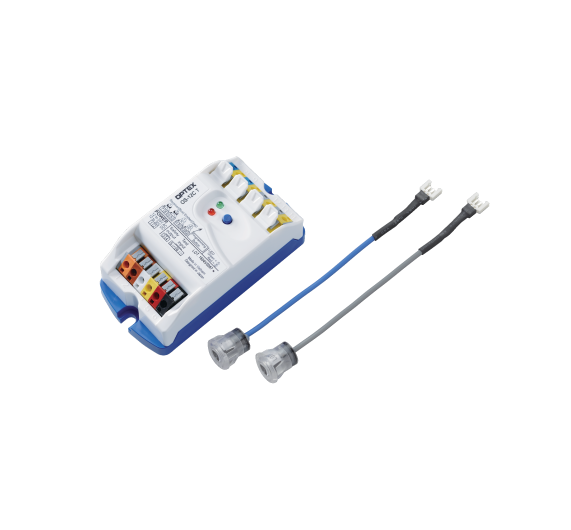

액티브 IR 세이프티 빔 센서

  • 설치가 간단
  • 페일 세이프 기능 (Fail Safe)
  • 초기 설정 시 OS-12C 위치가 올바르게 조정되지 않았거나 감도가 불충분한 경우 LED 인디케이터로 경고

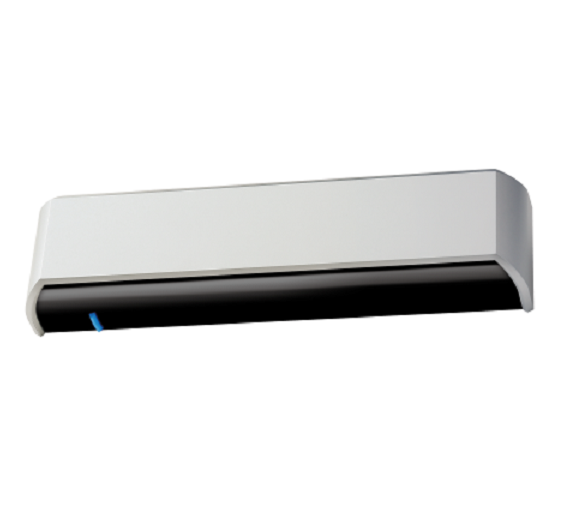

슬라이딩 도어용 AIR센서 (비접촉식 터치센서)

  • 설치 높이:2.0m~3.0m
  • 터치스위치 기능과 안전기능을 센서1대로 구현
  • 필요없는 열림을 방지
  • 넓은 감지 범위 및 BLUEZONE에 의한 인전성 향상
  • 페일 세이프 기능 (Fail Safe)
  • 상황에 맞는 플레이트선택 가능

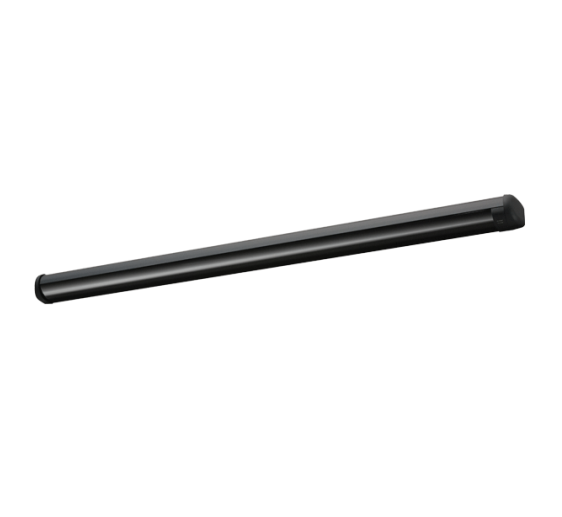

슬라이드 도어용 액티브 IR 센서

  • 설치 높이:2.0m~3.0m
  • 매립형 설치에 따른 플랫한 디자인
  • 유럽 안전 규격 EN16005 준수
  • 유연한 감지 영역 조정 가능

슬라이드 도어용 액티브 IR 센서

  • 설치 높이:2.0m~4.0m
  • 천정 설치형 센서
  • 고밀고 기동 에리어에 의한 우수한 안정성
  • 고밀도・고기능

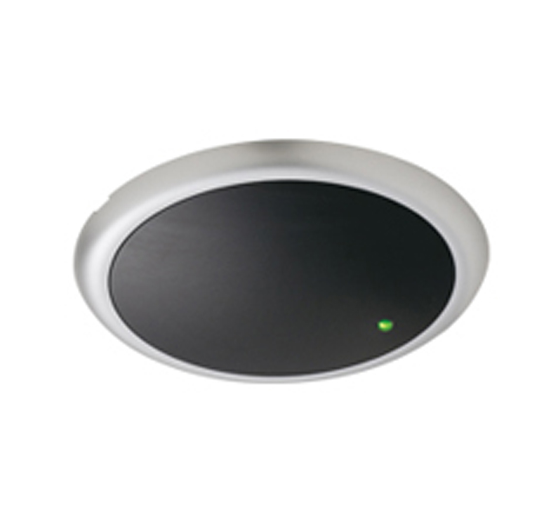

슬라이드 도어용 액티브 IR 센서

  • 설치 높이:2.0m~4.0m
  • 천정 설치형 센서
  • BLUEZONE에 의한 안전성 향상
  • 조밀도 기동에리어에 의한 우수한 안정성
  • 공조 효율을 고려한 ECO 모드

슬라이드 도어용 콤비네이션 센서

  • 탐지 원리 : 액티브 IR과 마이크로 웨이브의 콤비네이션
  • 설치 높이:2.0m~3.5m
  • BLUEZONE:도어의 문턱 영역에서의 존재 검출 기능
  • 유럽 안전 규격 EN16005 준수
  • 크로스 트래픽 캔슬(Cross Traffic Cancel)
  • 단방향 모드(Uni-Directional Mode)

여닫이문・회전문용 Safety IR 센서

  • 설치 높이:1.5m ~ 3.0m
  • 설치가 간단
  • 유럽안전기준 EN16005 준수
  • 모듈형 디자인
  • 빠른 설정

자동문 센서 도입 사례

액티브 적외선의 안정성에 감동했습니다!

고객: 아시아 지역의 자동문 설치업체
제품: OPTEX OA FUNXION

이전에는 타사의 액티브 적외선과 마이크로파를 조합한 센서를 사용하고 있었지만, OPTEX의 액티브 적외선 센서인 OA-FUNXION으로 교체하였습니다. OA-FUNXION은 액티브 적외선만으로 문 개폐와 안전성 향상을 모두 실현할 수 있으며, BLUEZONE 기능으로 문턱 부근의 안전성도 향상시킬 수 있기 때문입니다.

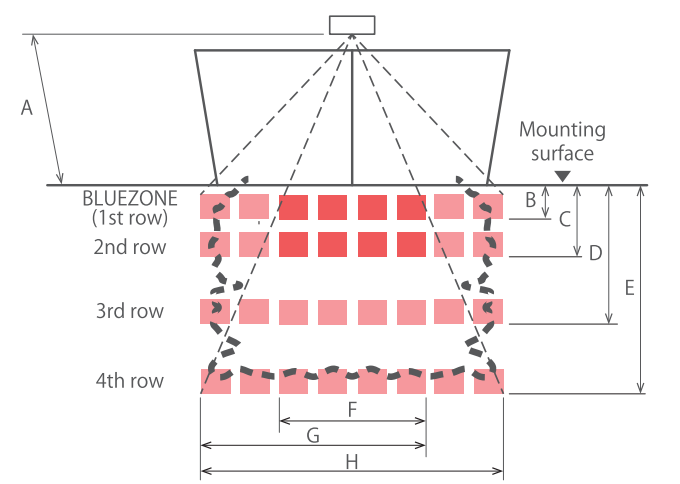

또한 감지 영역을 열(Layer) 단위로 조정할 수 있어, 불필요한 문 열림을 방지하기 위한 감지 영역 크기 조정이 쉬운 점도 매력입니다.

oa_funxion_detection_area

냉난방 효율 향상

고객: 상점 운영자
제품: OPTEX OAT-3V

저희 매장은 유동 인구가 많은 거리와 접하고 있어, 냉난방 효율을 고려해 고객이 방문했을 때만 자동문이 열리도록 문에 스위치를 설치하여 버튼을 눌렀을 때만 문이 열리는 시스템을 채택하고 있었습니다. 하지만 스위치 성능 열화로 반응이 좋지 않아 여러 번 눌러야 하는 등 사용 편의성에 문제가 있었습니다. 그 결과, 결국 스위치를 누르지 않아도 열리는 MW 기술을 사용한 자동문 센서를 추가하게 되었습니다.

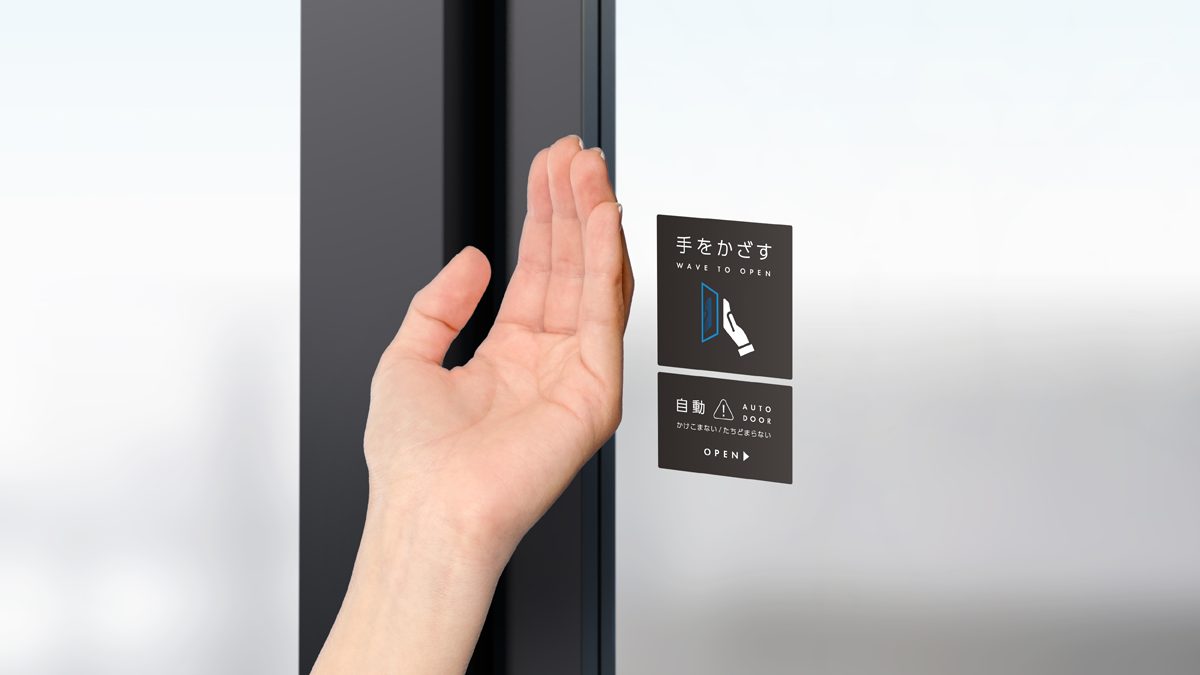

"때문에, 문에 부착한 터치리스 플레이트에 손을 가까이 대면 감지하는 ‘OAT-3V’를 도입했습니다.
이로 인해 스위치 반응 불량이나 고장에 대한 걱정 없이, 에너지 효율은 유지하면서도 방문 고객에게 쾌적한 출입 환경을 제공할 수 있었습니다.

oat-3v-door-plate

자주 묻는 질문 (FAQ)

(1) OPTEX의 자동문 센서는 어떤 제조사의 자동문과 호환되나요?

OPTEX의 자동문 센서는 많은 주요 자동문 제조사와 높은 호환성을 갖도록 설계되어 있습니다.
릴레이 접점 출력이 표준으로 장착되어 있으며, 릴레이 접점을 입력할 수 있는 자동문 제어장치라면 모두 대응 가능합니다.
개폐 신호(NO/NC)를 전환할 수 있는 모델도 있어, 제어반의 사양에 따라 유연하게 대응할 수 있습니다.

(2) 액티브 적외선의 감지 원리를 알려주세요.

센서가 복수의 적외선 빔을 발사하여 감지 존을 형성합니다. 사람이나 물체가 이 존에 들어오면 적외선이 차단되어, 센서가 그 변화를 감지하고 문의 개폐를 제어합니다.
액티브 적외선 방식은 MW 방식에 비해 감지 영역이 명확하고, 오작동이 적으며, 안정적인 동작이 가능합니다. 특히 감지 범위를 열(Layer) 단위로 세밀하게 설정할 수 있어, 불필요한 개폐를 방지하고 에너지 절약과 안전성 향상에 기여합니다. 정지 상태 감지도 가능한 점도 액티브 적외선의 장점입니다.

(3) OPTEX의 자동문 센서는 어디서 구매할 수 있나요?

OPTEX KOREA(전화: 02-719-5971)로 연락해 주십시오.
한국 내 대리점 및 파트너사를 연결해 드립니다.
