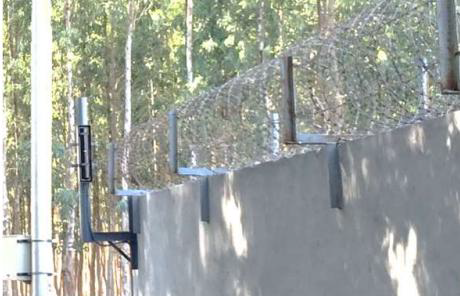

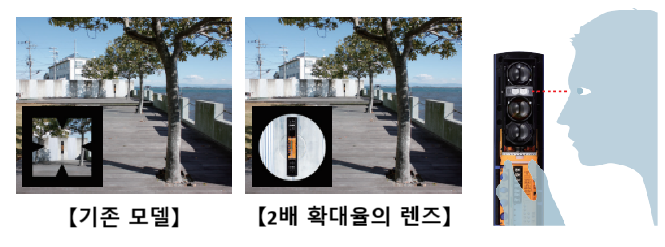

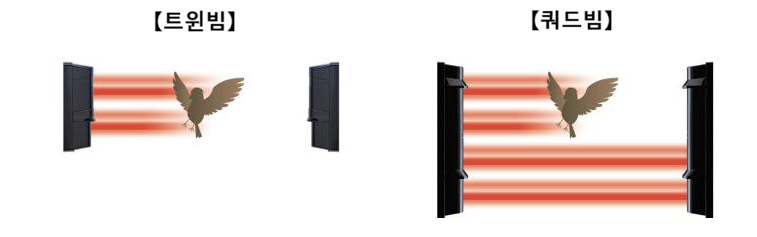

적외선 감지기 (액티브IR센서) 홈>제품>침입감지센서ㆍ시스템>적외선 감지기 (액티브IR센서) 적외선 감지기란? 액티브 방식의 원리와 특징 적외선 감지기는 적외선을 이용해 사람이나 물체의 움직임을 감지하는 센서입니다. 보안 용도로는, 부지의 외곽이나 중요 구역에 침입하는 사람을 감지하기 위해 널리 사용되고 있습니다. 적외선 감지기에는 ‘액티브 방식’과 ‘패시브 방식’이 있으며, OPTEX는 이 두 가지 방식을 모두 적용한 다양한 제품을 전개하고 있습니다. 이 페이지에서는 특히 외곽 경계 및 옥외 보안에 적합한 액티브 적외선 감지기에 초점을 맞춰 소개합니다. OPTEX 액티브 적외선 감지기의 원리와 특징OPTEX의 대향형(마주보는 구조)의 액티브 적외선 감지기는, 송신기에서 적외선 빔을 발신하고 수신기가 그 빔을 수신하는 구조입니다. 그리고 사람이나 물체가 물리적으로 이 빔을 차단하면 침입을 감지하고 경보를 발신합니다. 당사 액티브 적외선 감지기의 주요 특징은 다음과 같습니다 : 장거리 감지 대응 (최대 200m 모델도 라인업) 외부 환경 요인, 소동물, 날씨 등에 의한 오작동을 줄이는 독자적인 기술 광축 조정이 쉬운 구조로 설치 시간을 단축 (SL 시리즈) 혹한/혹서 등 가혹한 기상 조건에서도 안정된 감지를 실현하는 고감도 설계 짙은 안개, 폭우, 눈 등 악천후로 인한 감지 성능 저하를 즉시 통지 (D.Q. 회로를 통한 트러블 신호 출력) 다양한 설치 환경에 대응 (벽면, 펜스, 폴 등) 시큐리티 용도에서 적외선 감지기의 장점부지의 안전을 지키기 위해, 침입자를 조기에 감지하는 센서로서 적외선 감지기가 활약합니다. "적외선 빔 감지기를 건물 외곽이나 경계선에 설치하면, 침입자가 해당 영역을 통과하는 순간 감지되어 경보를 발신할 수 있습니다. 이처럼 센서는 침입자를 빠르게 감지하고, 보안 시스템이나 감시 카메라와 연동하여 즉각 대응할 수 있도록 하는 중요한 역할을 합니다." OPTEX는 용도와 설치 환경에 맞는 다양한 제품을 갖추고 있으며, 전 세계적으로 많은 실적을 자랑합니다.외곽 경계에 적합한 적외선 빔 감지기 라인업 SL-200QN/SL-350QN/SL-650QN장거리 액티브 IR 센서 (베이직 모델) 감지거리 : 60m/100m/200m 고출력 쿼드빔 스나이퍼 뷰파인더(광축 조준기) IP65 Read more SL-200QDP/SL-350QDP/SL-650QDP장거리 액티브 IR 센서 (스탠다드 모델) 감지거리 : 60m/100m/200m 고출력 쿼드빔(이중변조) 선택 가능한 빔 주파수 (4채널) LED 인디케이터와 사운드 어시스트 스나이퍼 뷰파인더(광축 조준기) 상단/하부빔 선택버튼 빔 파워 컨트롤 셀렉터 IP65 Read more SL-200QDM/SL-350QDM/SL-650QDM장거리 액티브 IR 센서 (어드밴스 모델) 감지거리 : 60m/100m/200m 고출력 쿼드빔(이중변조) 선택 가능한 빔 주파수 (4채널) A.T.P.C.기능 (자동 투광량 조정 기능) I.A.S.C.기능 (광축 조정 상태 통신) LED 인디케이터와 사운드 어시스트 스나이퍼 뷰파인더(광축 조준기) 상단/하부빔 선택버튼 빔 파워 컨트롤 셀렉터 IP65 Read more AX-100TF/AX-200TF단거리 액티브 IR 센서 (주파수 선택) 감지거리 : 30m/60m 선택가능한 빔 주파수 (4채널) 광축 조정 레벨 인디케이터 서리 방지 후드 커버 내서지 전압 설계 악환경 통보 기능 알람 메모리 기능 빔 차단 시간 조정 가능 IP65 Read more AX-70TN/AX-130TN/AX-200TN단거리 액티브 IR 센서 감지거리 : 20m/40m/60m 서리 방지 후드 커버 내서지 전압 설계 빔 차단 시간 조정 가능 IP65 Read more 적외선 빔 감지기 제품비교 SL-200/350/650QDM SL-200/350/650QDP SL-200/350/650QN AX-100/200TF AX-70/AX-130/AX-200TN 최대 감지거리60m/100m/200m60m/100m/200m60m/100m/200m30m/60m20m/40m/60m 빔 수쿼드빔쿼드빔쿼드빔트윈빔트윈빔 이중 변조 (Double Modulation)✓✓--- 4채널 빔 주파수✓✓-✓- 내뇌(낙뢰저항) 설계✓✓✓✓✓ D.Q. 회로를 통한 트러블 신호 출력✓✓-✓- LED 인디케이터✓✓-✓- 스나이퍼 뷰파인더(Sniper Viewfinder)✓✓✓-- A.T.P.C.기능 (자동 투광량 조정 기능)✓---- I.A.S.C.기능 (광축 조정 상태 통신)✓---- 상단/하부빔 선택버튼✓✓--- 빔 파워 컨트롤 셀렉터✓✓--- 설치 환경별 · 요구사항별 적외선 감지기(빔) 선택 포인트적외선 감지기(빔)는 설치 장소나 목적에 따라 적합한 제품이 달라집니다. 아래의 관점을 참고하여 최적의 장비를 선택하시기 바랍니다. OPTEX는 다양한 환경과 니즈에 대응 가능한 라인업을 보유하고 있습니다.1. 경계 거리(감지 거리)에 따른 기종 선택 옥외 외곽 경계 넓은 부지나 경계선 감시에는, 장거리 대응의 대향형 액티브 적외선 감지기가 적합합니다. OPTEX에는 최대 200m의 감지 거리를 가진 모델(SL-650 시리즈)도 있어, 적은 수량으로 넓은 범위를 커버할 수 있습니다. 좁은 통로나 출입구 단거리에서도 확실한 감지가 요구되는 장소에는, 중·단거리 대응 모델이 효과적입니다. 설치 공간이 제한된 장소에서도 유연하게 대응할 수 있습니다. 2. 환경 조건에 따른 제품 선택설치 환경에 적합한 제품을 선택함으로써, 장기적인 안정 운용과 높은 신뢰성을 확보할 수 있습니다. 안개, 비, 눈 등 악천후가 많은 지역 고감도 설계나 D.Q. 회로가 탑재된 모델을 선택함으로써, 시야가 좋지 않은 상황에서도 안정적인 감지가 가능합니다. OPTEX의 SL-200/350/650QDM 모델에 탑재된 A.T.P.C. 기능(자동 투광량 조절 기능)은, 주변 환경 상태에 따라 빔 파워를 자동으로 제어, 조정, 최적화하여 최적의 성능을 유지합니다. 이 기능은 안개, 서리, 크로스토크, 광 포화로 인해 발생하는 오경보나 실보를 줄여줍니다. 직사광선이나 외란광이 강한 장소 Sunshine Protection 기술이 탑재된 모델은 태양광이나 반사광으로 인한 오작동을 억제합니다. OPTEX의 SL-QDP/SL-QDM 시리즈는 3중 구조의 광 필터를 통해 강한 직사광선 하에서도 오작동을 방지하며, 옥외 환경에서도 신뢰성을 확보합니다. 낙뢰가 잦은 지역 낙뢰가 잦은 지역에서는 내뇌(낙뢰저항) 설계 모델이 추천됩니다. OPTEX 일부 제품은 낙뢰 대책이 적용되어 있어, 낙뢰에 의한 오작동이나 고장 위험을 줄일 수 있습니다. 또한 무선 모델은 배선 부분이 낙뢰의 영향을 받지 않기 때문에 효과적입니다. 새나 낙엽에 의한 오경보가 우려되는 장소 트윈빔이 아닌 쿼드빔 센서를 사용하면, 새나 낙엽에 의한 오경보를 획기적으로 줄일 수 있습니다. (쿼드빔 센서는 4개의 빔이 모두 차단되어야 경보가 울리므로 정확도가 높습니다.) 3. 운용 니즈에 따른 제품 선택 시공 시간을 단축하고 싶은 경우 광축 조정을 지원하는 기능이 탑재된 모델은 설치 작업의 효율성을 높여줍니다. OPTEX의 SL 시리즈는 광축 조정 레벨을 표시하는 LED 인디케이터, 스나이퍼 뷰파인더(Sniper Viewfinder) 등, 광축 조정을 지원하는 기능을 탑재하고 있습니다. OPTEX의 SL-200/350/650QDM 모델은 투광기 측에서도 광축 조정 레벨을 확인할 수 있어, 작업자 한 명으로도 조정이 가능합니다.※스나이퍼 뷰파인더 (Sniper Viewfinder)： 기존 모델 대비 2배 확대율의 렌즈로 광학 조정 작업의 시인성이 향상되며, 장거리 설치 시에도 짧은 시간 안에 정확한 설치와 안정된 성능을 실현할 수 있습니다. 오경보를 최소화하고 싶은 경우 쿼드빔 구조나 이중 변조(Double Modulation) 기술을 채택한 제품은, 소동물, 햇빛, 외란광 등에 의한 오감지를 줄여줍니다. 감지 누락 방지를 위해 상하 방향 감지 영역을 넓히고 싶은 경우 중요 시설이나 높은 보안 수준이 요구되는 장소에서는 감지 누락을 방지하기 위해 상하 방향 감시를 강화할 필요가 있습니다. 센서를 2단 이상으로 중첩 설치하는 다단 설치를 통해 감지 영역을 상하로 확대하고 사각지대를 제거할 수 있습니다. OPTEX의 SL-QDP/SL-QDM 시리즈는 다단 설치 시 간섭 방지를 위해, 빔 주파수를 4채널로 전환할 수 있습니다. 자주 묻는 질문 (FAQ)(1) 적외선 빔 감지기는 옥외에서도 사용할 수 있나요?네, OPTEX의 적외선 빔 감지기는 옥외 사용을 전제로 설계되어 있으며, 비, 안개, 눈, 모래먼지 등 가혹한 환경에도 대응 가능합니다. 안정적인 감지 성능을 유지하기 위해 다음과 같은 기능이 탑재된 모델이 있습니다. D.Q. 회로에 의한 트러블 신호 출력 : 짙은 안개, 폭우, 눈 등 악천후로 인한 감지 성능 저하를 즉시 통지합니다. Sunshine Protection 기술 : 3중 구조의 광 필터로, 강한 직사광 하에서도 오작동을 방지합니다. (SL-QDP / SL-QDM 시리즈) A.T.P.C. 기능 (자동 투광량 조절 기능) : 주변 환경에 따라 빔 출력을 자동으로 제어, 조정, 최적화하여 최적 성능을 유지합니다. 안개, 서리, 크로스토크, 광 포화 등으로 인한 오경보 및 미감지를 줄입니다. (SL-QDM 시리즈) (2) 오경보가 걱정인데, 대책이 있나요?OPTEX의 제품은 쿼드빔 구조나 이중 변조(Double Modulation, SL-QDP / SL-QDM 시리즈 전용) 등의 독자 기술이 적용되어 있어, 새나 낙엽, 바람 등에 의한 오감지를 줄일 수 있습니다. (3) 설치는 전문 시공업체가 필요하나요?전문 시공업체에 의한 설치를 권장합니다. 광축 조정 및 설치 환경에 적합한 설치를 위해서는 전문 지식이 필요합니다. OPTEX KOREA는 시공 지원 및 설치 매뉴얼도 제공합니다. (4) 제품 선택에 대한 상담이 가능한가요?“OPTEX는 설치 환경에 맞는 제품 선정부터 시공 지원까지, 안심하고 도입하실 수 있도록 지원 체계를 갖추고 있습니다. 도입을 검토하실 경우, 부담 없이 OPTEX KOREA(전화: 02-719-5971)로 문의해 주십시오.” 또한, 구매 및 시공설치 시에는 국내 협력업체를 소개해 드립니다.
